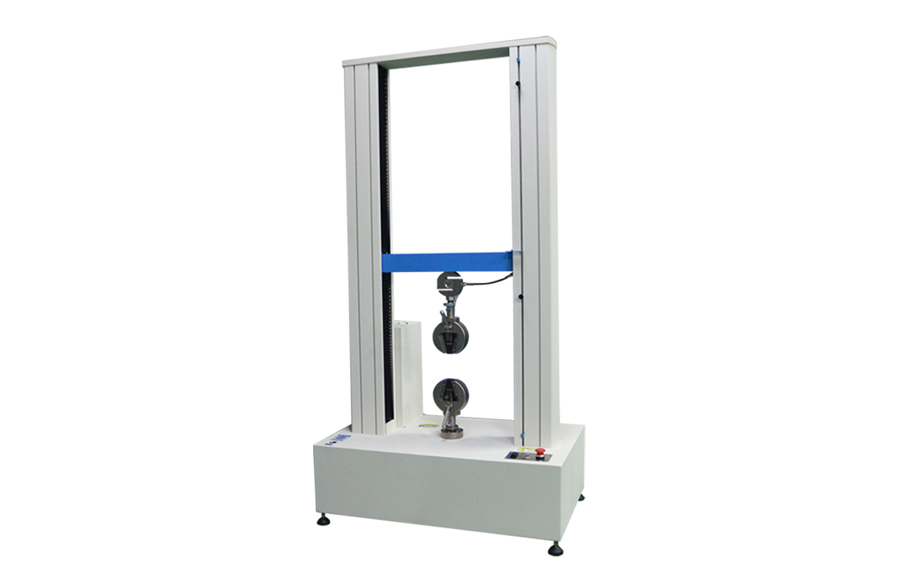

拉力試驗機的安裝、使用注意事項及維護

1．安裝

拉力試驗機應安裝在清潔、干燥、無震動而且室溫為20℃±10℃房間內，并注意到作梁彎曲試驗和使用引伸計進行試驗以及對設備的維修等在試驗機周圍應留出足夠的空余面積。

拉力試驗機的主體及測力計，應安裝在混凝土的基礎上，基礎尺寸根據外形及地基圖規定，留出地腳螺釘和下鉗口絲桿用孔及其它電線安裝管道等裝置。

基礎的上平面應平整，用水平尺找正，待基礎干燥后，再裝上試驗機。

①拉力試驗機的安裝及初步精度找正

將主體及測力計分別搬運到混凝土的基礎上，根據外形及地基圖調整好主體與測力計之間的距離并調整好方向，然后可用薄的小塊鐵塊分別插入主體及測力計的底下部(與基礎之間)，用0.05/1000精度的方形水平儀進行分別找正。

主體的初步找正

可在兩立柱的縱橫兩個不同位置上，用方形水平儀測量，不鉛垂度不得大于0.3/1000，然后，可用方形水平儀靠在油缸外表面的縱橫兩位置，找正其鉛垂度。

②拉力試驗機精度找正

經過以上對試驗機的初步精度找正后，接通油管、電源及灌油后進行初步運轉試車，經試車情況良好時，再進行對試驗機精度找正。

用方形水平儀器靠在工作平臺上，找正油缸鉛垂度，調整或增減其機座下面的墊鐵，使誤差不得大于0.10/1000。

試驗機精度找好后，用水泥漿將機座下面的全部空隙填死，保持機座與水泥基礎良好結合，防止在使用過程中因受震動而造成試驗機的不水平。

地腳螺母澆固后，在水泥未干燥前，不準緊固地腳螺母和開動試驗機。(水泥干燥時間一般不少于10-15天)待水泥完全干燥后，緊固好運腳螺母，對試驗機的安裝精度進行復查，是否與找正精度相符合。如不符合應重新找正。

拉力試驗機在使用過程中，由于試驗時的震動容易產生松動現象，所以拉力試驗機使用一段時間后，應將有關零件加以緊固。

2．接管

在安裝主體與測力計相通的油管時，應首先將油管內部用煤油洗凈，保證油路中的清潔。應注意接處墊圈是否完整，以防高壓時滲油。

3．油的規格選用

在液壓轉動中，可采用N68精密機床液壓油，亦可采用其它近似規格的油液其運動粘度為(100℃)11-14厘沲。

4．灌油與排油

打開油箱上的空氣濾清器，灌油注入油箱內，一次注入的油量約24公斤，所用之油類規格可參看油的規格介紹。放油時打開測力計左側底部之油嘴即可，關于油的使用期限根據各地氣候而決定，如發現油開始變質或污穢不能用時應換新油。

5．接電

拉力試驗機的電器裝置在測力計內，供電為三相四線制，主體和測力計之間的電路采用插頭連接，通電前應將電器箱內的灰塵和其它雜質清掃干凈，在引入電源線后，按動測力計臺面板上的“電源”按鈕指示燈亮證明已開始供電，這時可按油泵啟動按鈕,觀察電機轉動方向,再按下鉗口座升降按鈕,檢查下鉗口座的升降動作是否與按鈕上所示的文字相符,同時檢查各限為開關是否起作用.

6．潤滑

可在下鉗口絲桿上澆注潤滑油，使絲桿與絲桿螺母得到潤滑，機座上帶有注油孔，是向油沲內注入機油潤滑蝸桿之間,油沲內油液的刻度可用測油針測出,其油沲的*高油位以下不超過測油針的下部扁部即可。測油針的下端部為油沲內油的*低油位。

7．油泵的初次運轉及試車

按動測力計臺面上的按鈕即可開動或停止油泵轉動。當安裝后初次運轉或變動電線接頭時，都應檢查油泵油路是否暢通。

8．安全裝置

拉力試驗機主體油缸和液壓夾頭部門均裝有保護溢流閥和限位開關。

9．操作時必須注意事項

①如果正在試驗過程中，油泵突然停止工作，此時應將所加之負荷卸掉，使油壓降低，檢查后重新開動油泵進行試驗，不應在高壓下起動油泵或檢查事故原因。

②如果在拉力試驗機工作時，電器發生失靈，起動或停止按鈕不起作用時，應立即切斷電源，使試驗機停止運轉。

③禁止非操作該機人員上機操作。

10．對拉力試驗機之保養

拉力試驗機各部應經常擦拭干凈，對沒有噴漆的擦拭干凈后應用棉紗沾少量的機油再擦一遍，以防止生銹，雨季期間更應注意擦拭，不用時用防塵罩罩起以防止塵土侵入。

每次試驗后試臺下降，*好活塞不落到油缸底上，稍留一點距離，以利下次使用。測力計上所有活門不應打開放置，以免塵土進入內部，影響測量機構的靈敏性能。

試驗暫停時應將油泵電動機關閉。
